轻如“羽毛”

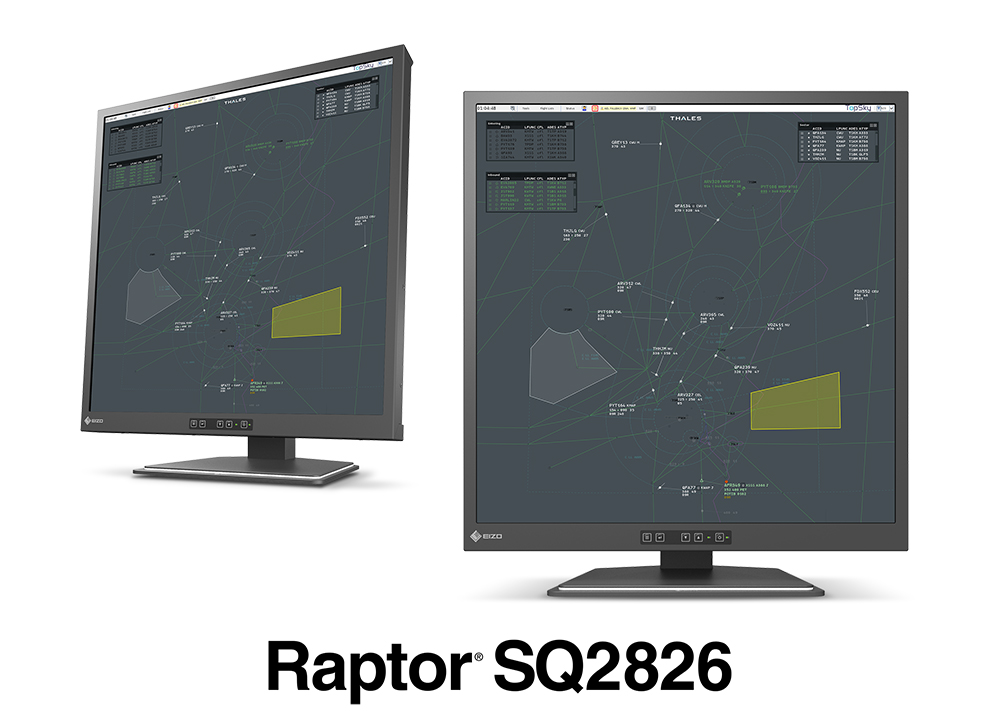

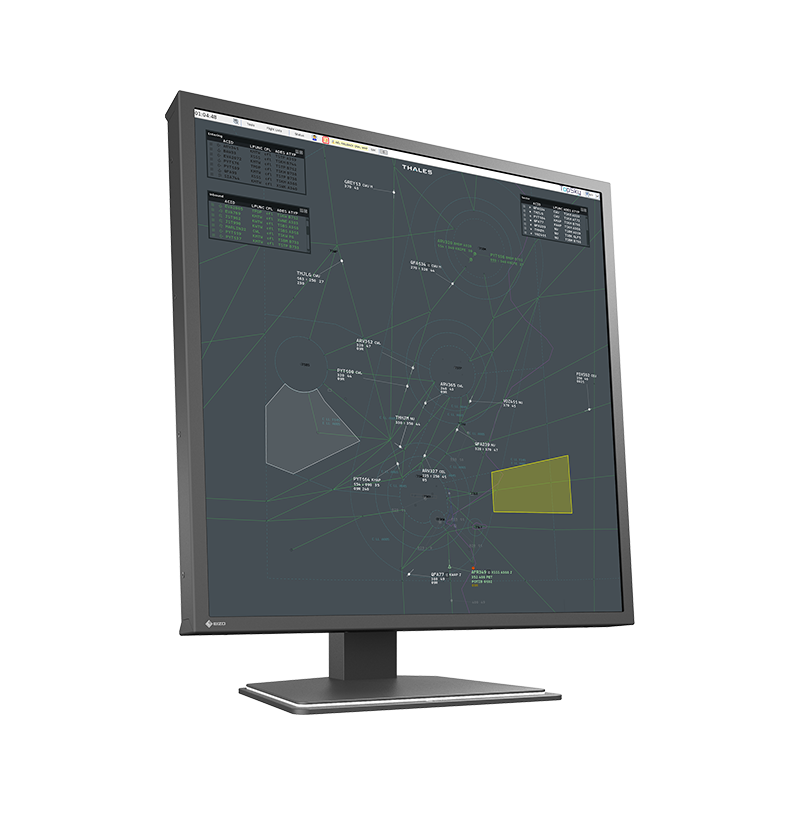

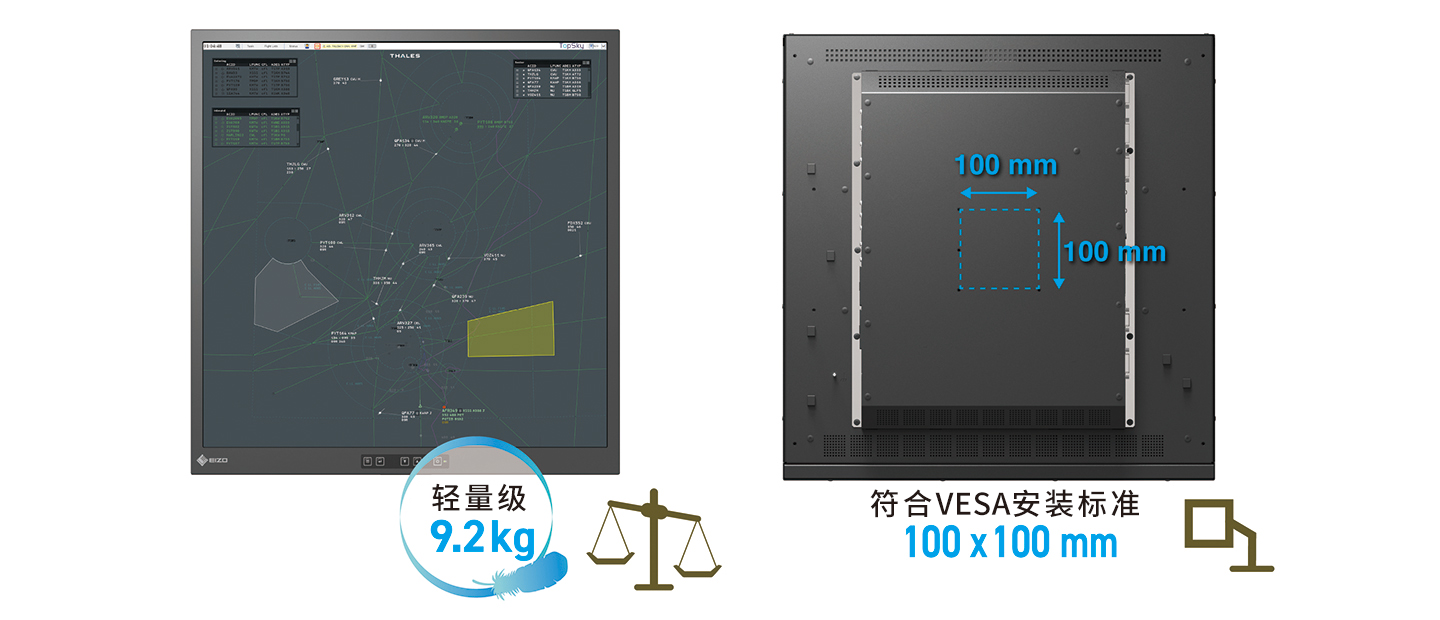

Raptor SQ2826是全球首款轻量级2Kx2K ATC智能主控显示器，重量仅为9.2kg，紧凑的设计确保其符合100x100mm VESA安装标准。因此它可以可靠地安装在VESA支持的吊臂和固定装置上，无需适配器或额外的支架，从而简化了安装要求。

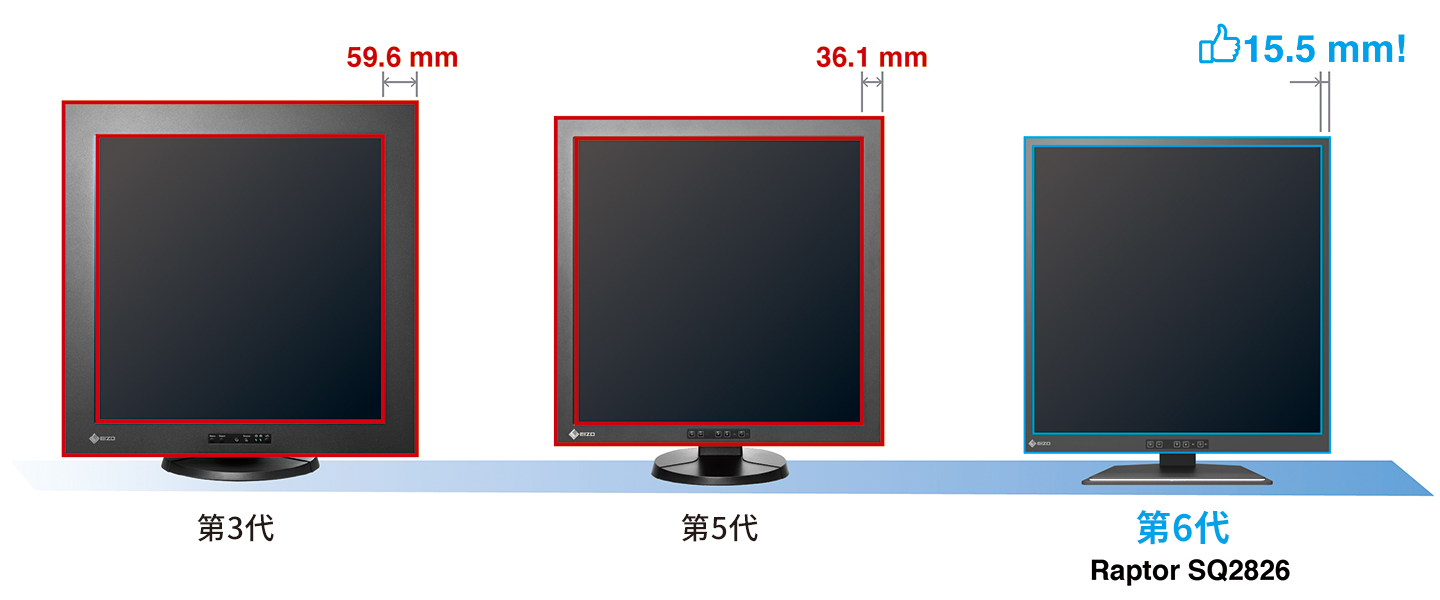

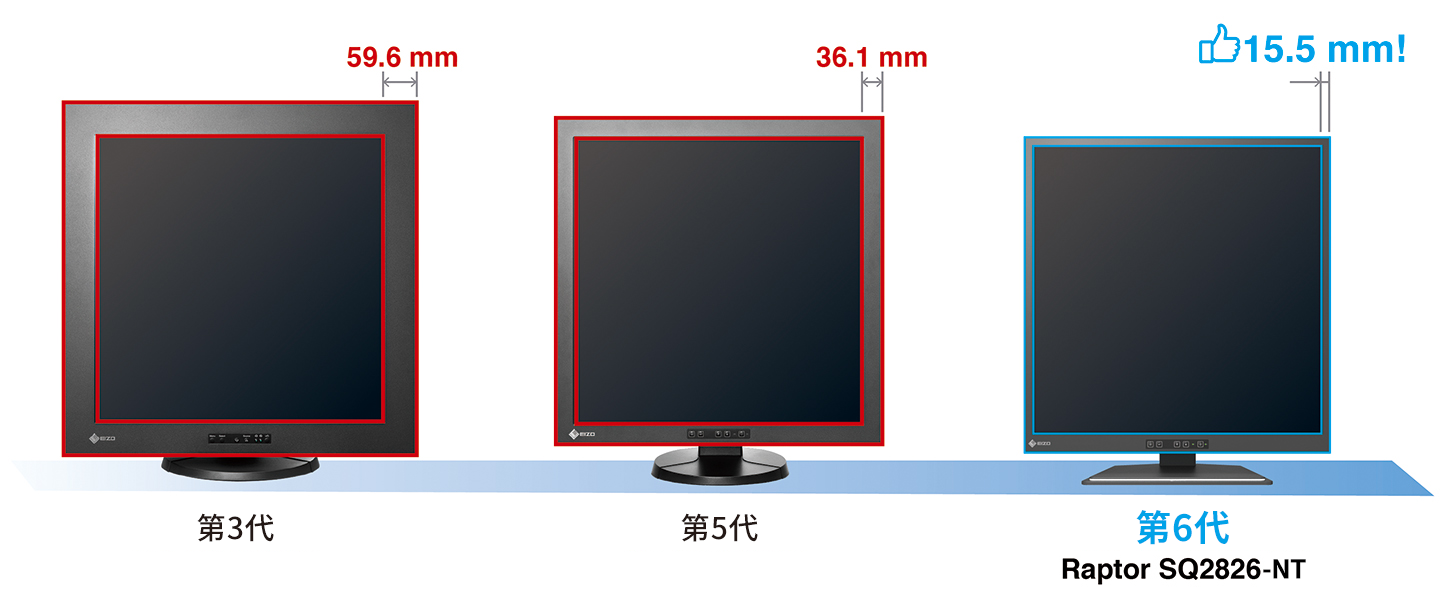

至窄至薄

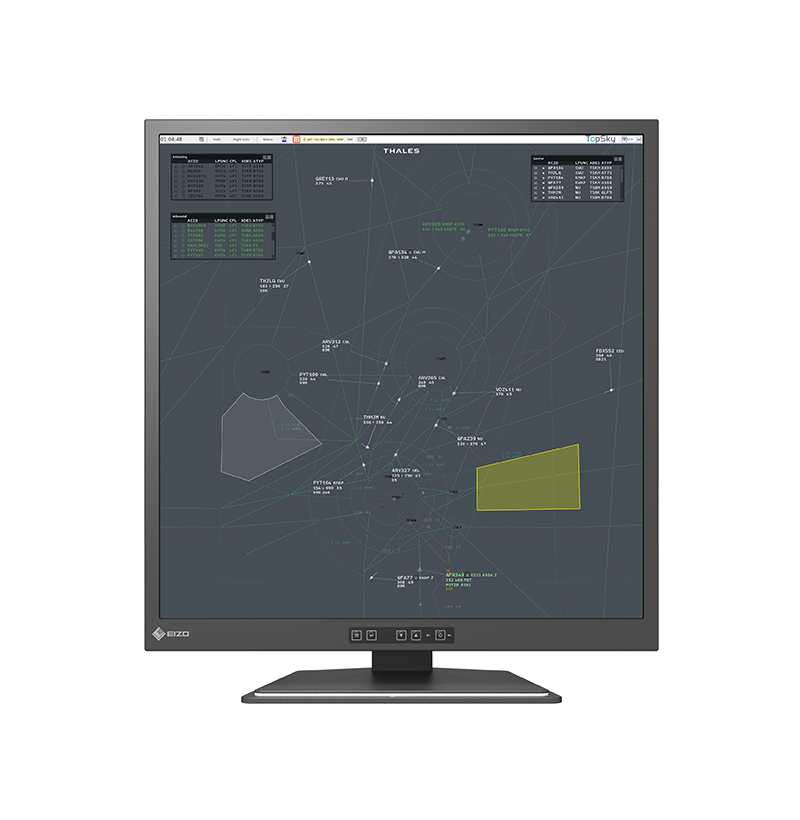

艺卓作为创新和开发优质2Kx2K主控显示器的ATC行业领导者已超过15年。Raptor SQ2826是第6代ATC主控显示器，具有该系列中最新型的设计。显示器的边框仅15.5mm，整体设计紧凑，可轻松安装在任何地方。

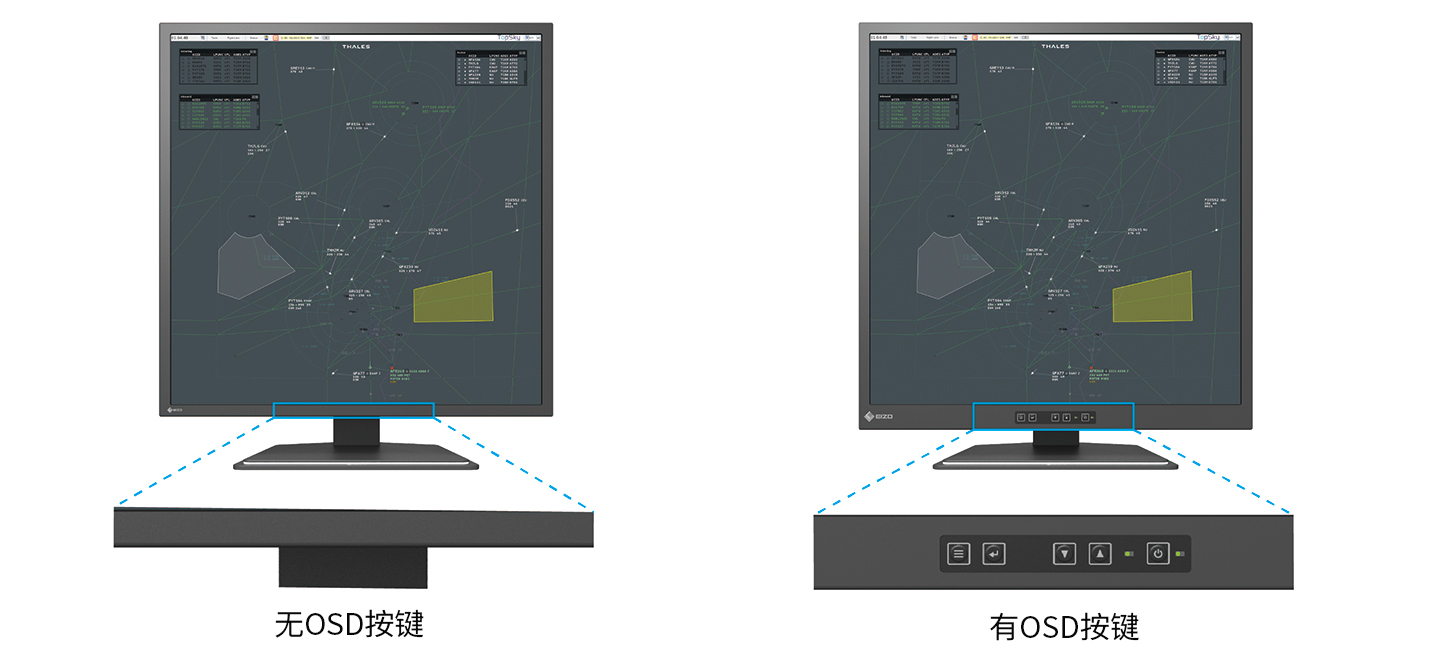

该显示器可选底部边框有或无OSD按键，以提供四边超薄机身。
让切换更智能
内置图像采集功能

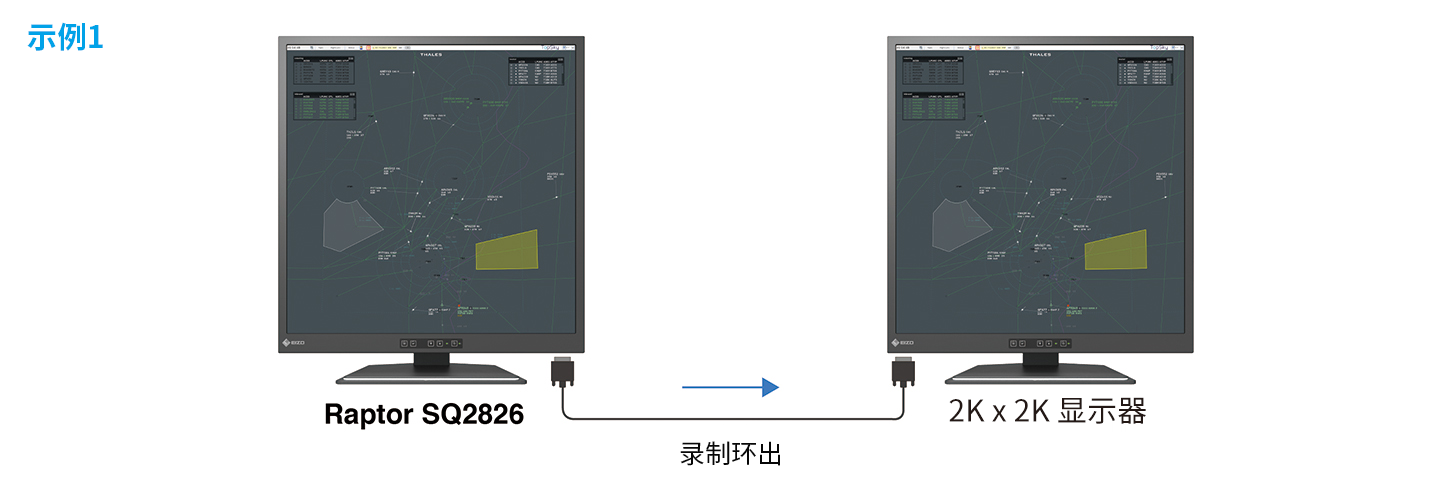

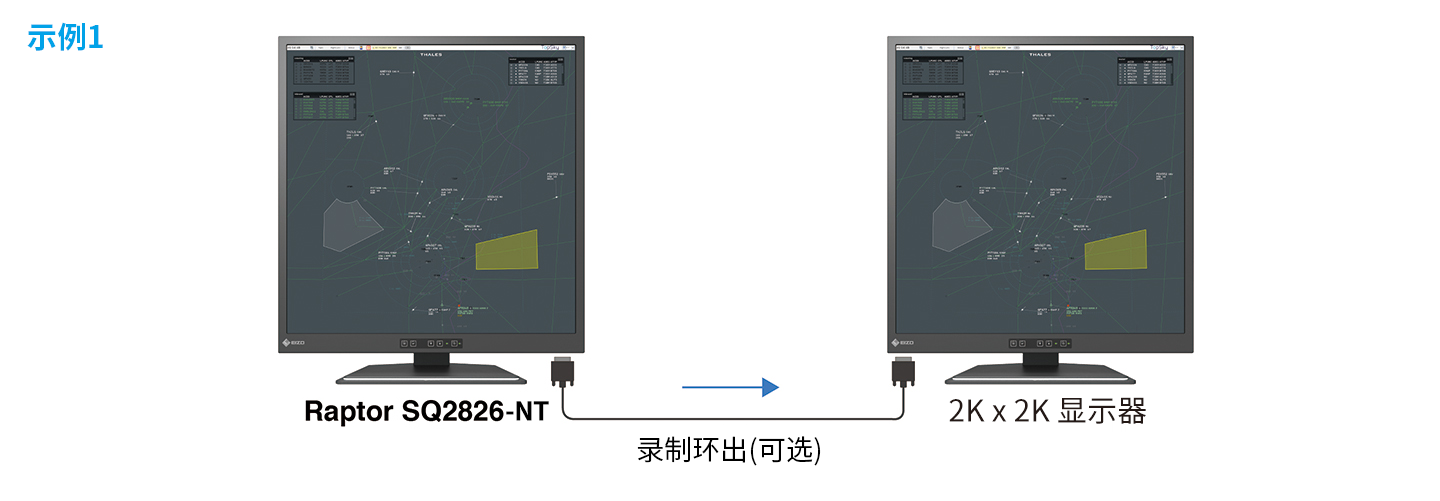

Raptor SQ2826是业界首款真正表层内置图像采集功能的主控显示器。使用显示器的视频信号环出功能，所有显示的图像内容，包括显示器的OSD菜单操作，都可通过DVI准确地流式传输到第二台2Kx2K信号兼容的显示器。

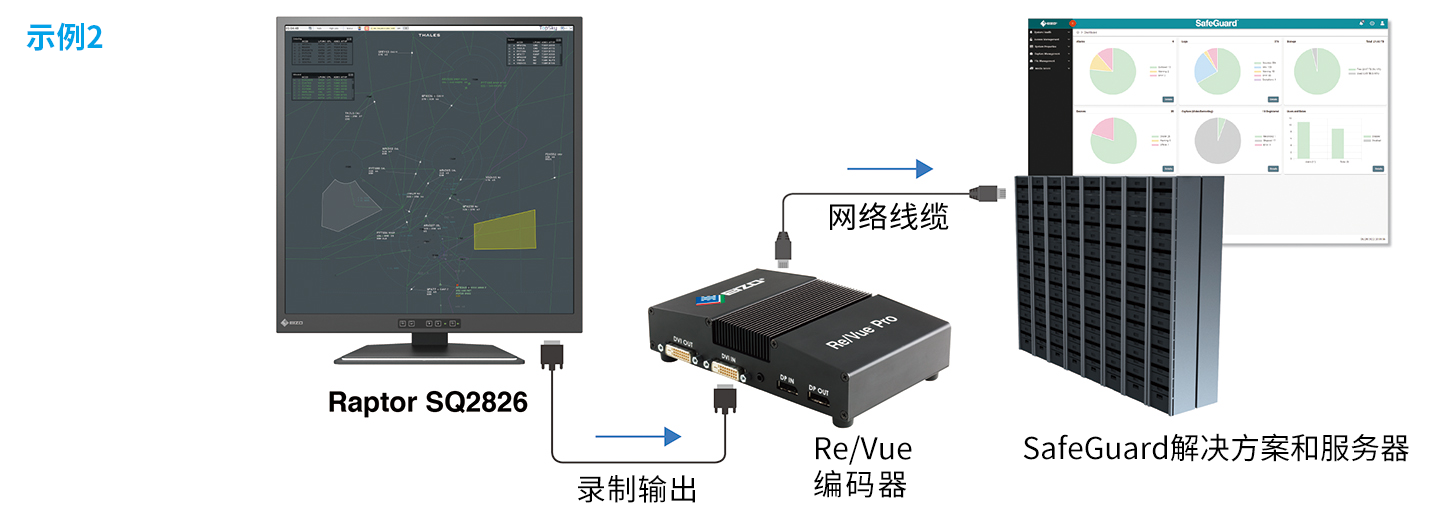

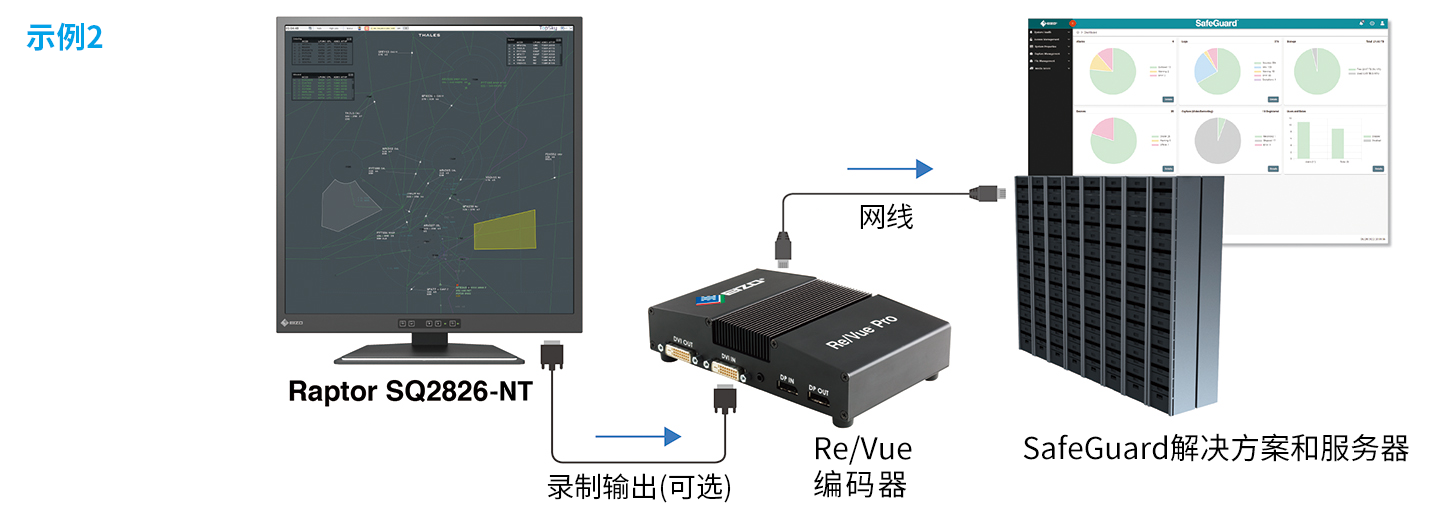

显示器还可以通过艺卓的Re/Vue编码和流媒体设备以及SafeGuard数据采集和内容管理解决方案输出信号，以实现远程实时查看或将其记录到服务器，从而实现完全集成的ATC视觉系统。
尾帧显示
在ATC关键任务中，空中交通管制人员（ATCO）必须每秒钟都能察觉到屏幕上任何中断的图像。艺卓独有的尾帧显示功能自动显示在任何信号中断之前的最后一帧图像，并伴随着状态提示信息以通知ATCO当前状态。这确保ATCO立即意识到中断，例如遵循紧急协议或访问备份系统，同时提供最新的可视化信息作为参考，直到问题得到解决。
集成切换器

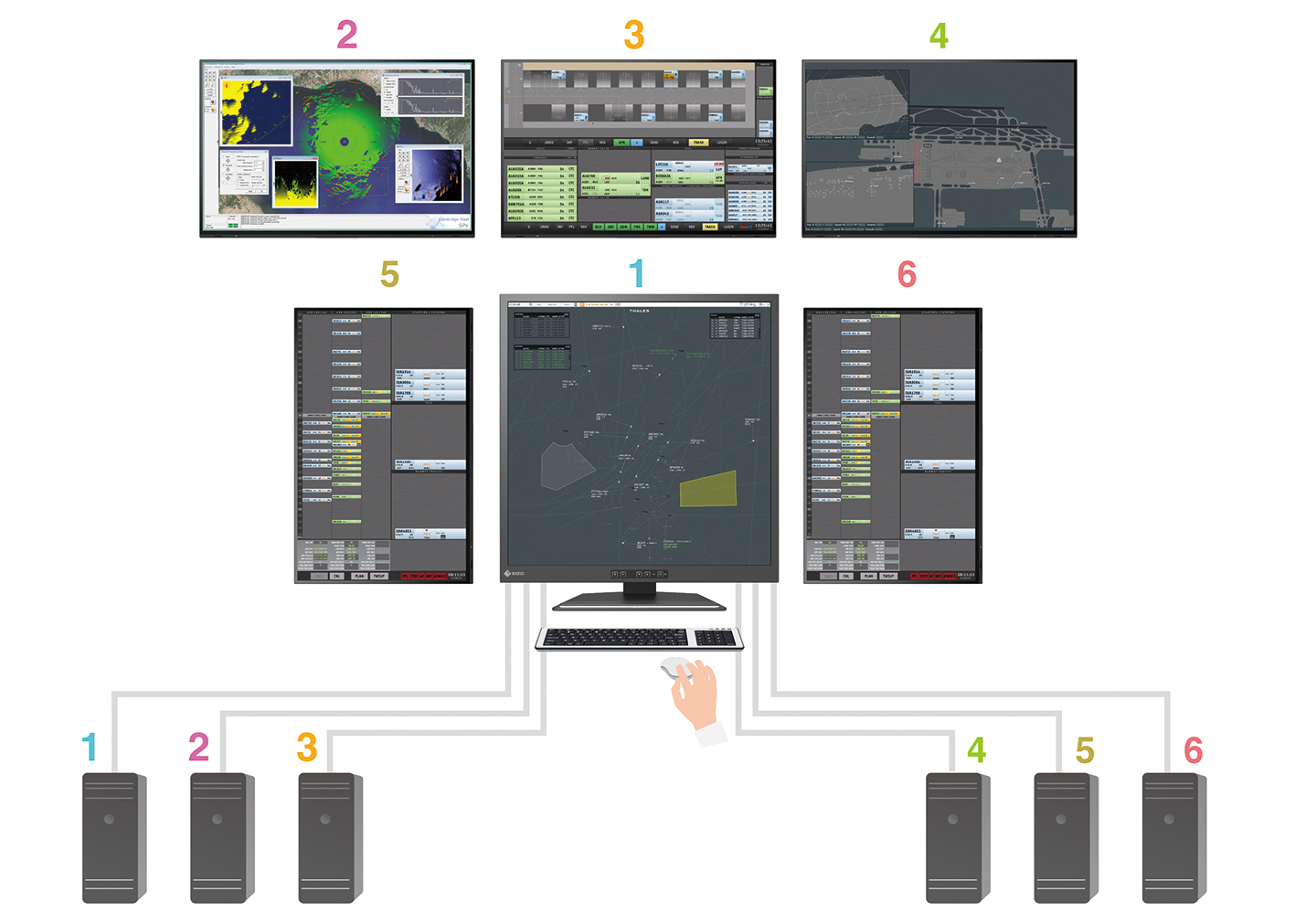

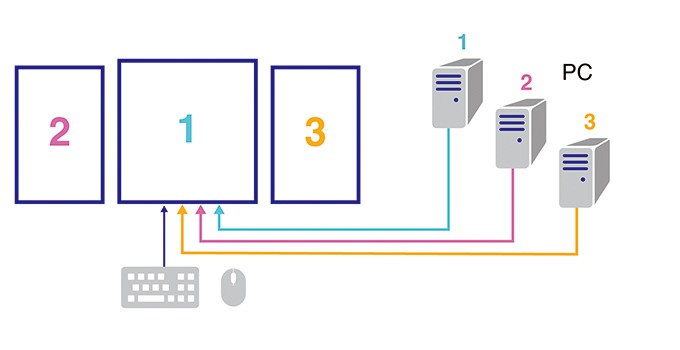

该显示器提供艺卓的SwitchLink内部切换管理技术作为选项。SwitchLink可以无缝切换键盘、鼠标和动态触摸输入，而不需要外部KVM切换器。最多可连接六个工作站，并通过一套键鼠进行操作。
SwitchLink通过5个额外的辅助显示器连接至多达6个视频源。
SwitchLink鼠标
将光标移过每个窗口将会立即自动切换工作站的输入。将鼠标输入切换到另一个工作站时的响应时间约为0ms，可实现完全流畅的操作。
|
|
|
|
SwitchLink键盘
为了在工作站之间进行切换，艺卓还利用SwitchLink实现了键盘热键切换。通过激活预设热键，键盘和鼠标的USB控制将切换到另一个工作站。
简化安装

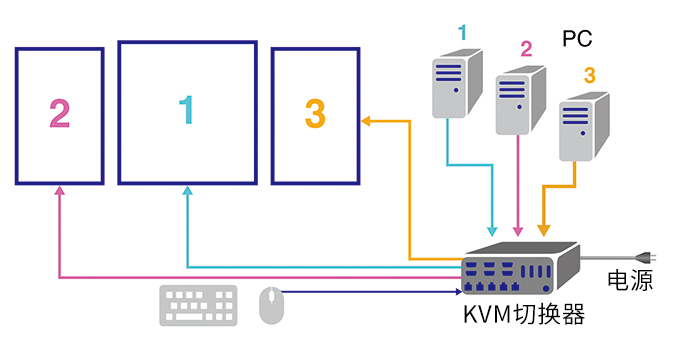

使用SwitchLink，视频源直接连接到显示器，无需额外的KVM切换器。
|
|
减少布线和线缆管理
SwitchLink直接内置于显示器中，无需KVM切换器和额外的线缆以简化安装。 降低功耗 简化连接 由于SwitchLink内置于显示器中，因此不需要任何额外的电源连接，从而降低了系统的电源要求。 |
 SwitchLink无需KVM切换器 详细技术图纸请参阅用户手册。 |
避免兼容性问题 SwitchLink避免了一些由传统KVM切换器引起的兼容性或驱动程序问题的风险。显示器和内置开关组件由艺卓的同一个团队开发，以确保内部组件之间的兼容和显示器在整个生命周期内的最佳性能。 |
视频信号输入的自定义命名
空中交通管理系统由众多独立的系统组成，每个系统都通过专用视频信号显示在管制员的屏幕上。显示器允许终端用户为显示器的每个视频信号输入指定自定义名称。如果输入信号因系统或其他错误而中断，这将非常有用，这样IT人员可以立即确定受影响的系统。
通过网络远程控制显示器
管理员可以通过直观的网络用户界面远程控制显示器的OSD设置。设置包括显示器亮度、对比度、饱和度、视频信号、窗口布局管理等。这允许在不侵入安装区域或需要进入封闭控制台内部的情况下对显示器进行运行调整。网络用户界面采用登录名和密码的方式来保证访问的安全性。

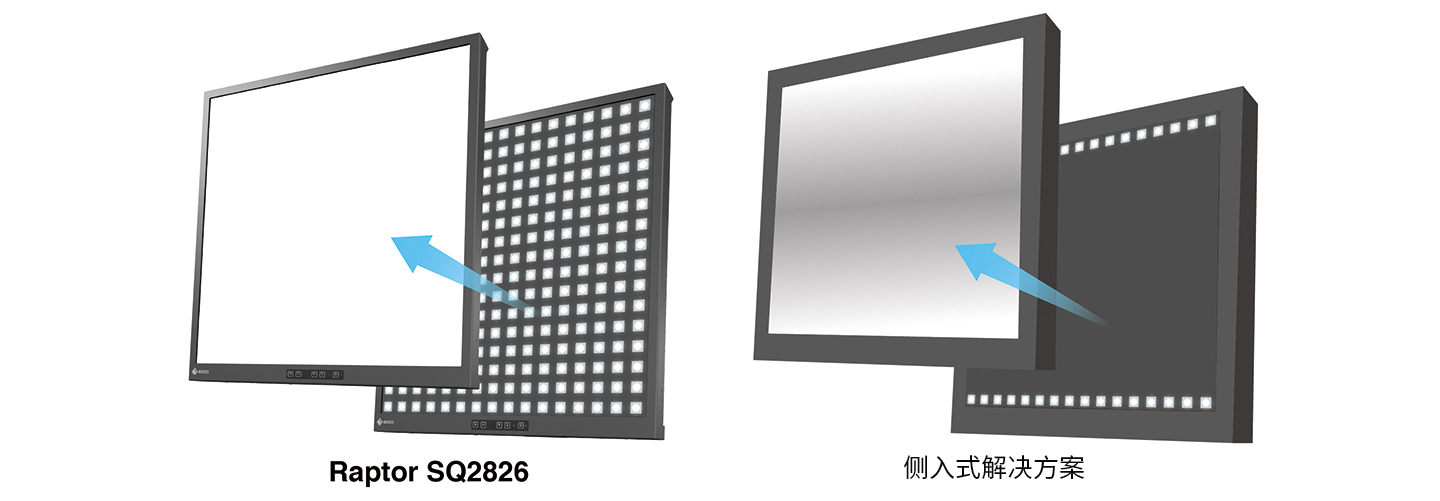

LED直下式背光系统
亮度均匀性
Raptor SQ2826配备了直下式背光系统，与侧入式解决方案相比，该系统具有卓越的亮度均匀性。这确保了图像显示方式的一致性，并使LED单元在显示器的长期使用寿命内以更高的效率运行。

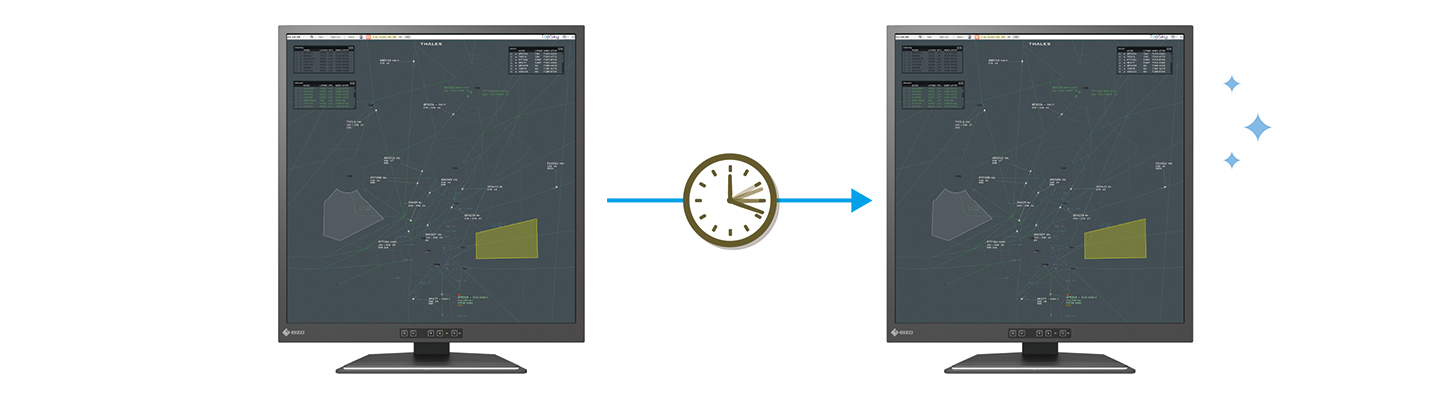

亮度稳定性
艺卓的全自动稳定功能使用内部背光传感器在显示器的整个生命周期内稳定亮度水平，补偿由环境温度变化和时间推移造成的波动。
具有亮度稳定功能的Raptor SQ2826

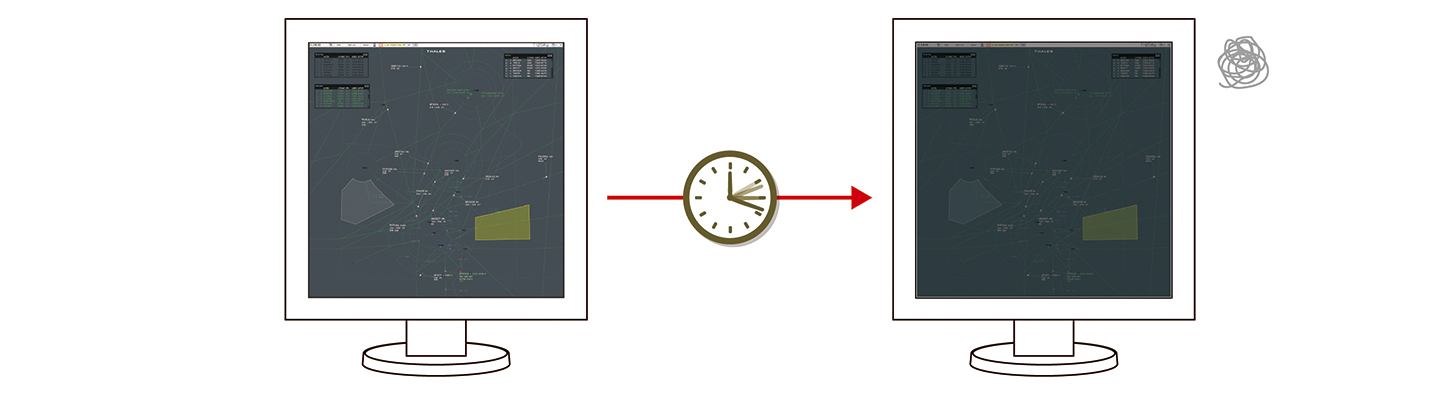

无亮度稳定功能的显示器
宽亮度范围
该显示器可在2至500cd/m2的宽亮度范围内进行调整，以满足安装环境的要求以及ATCO的需要。
节能减排
由于有更多单独的LED为背光供电，SQ2826比侧入式解决方案需要更少的功率，即使在最大亮度下也是如此。这也意味着显示器产生的热量减少了，反过来又有助于在显示器的整个生命周期内延长内部组件的使用寿命。
机械设计
灵活的安装方式

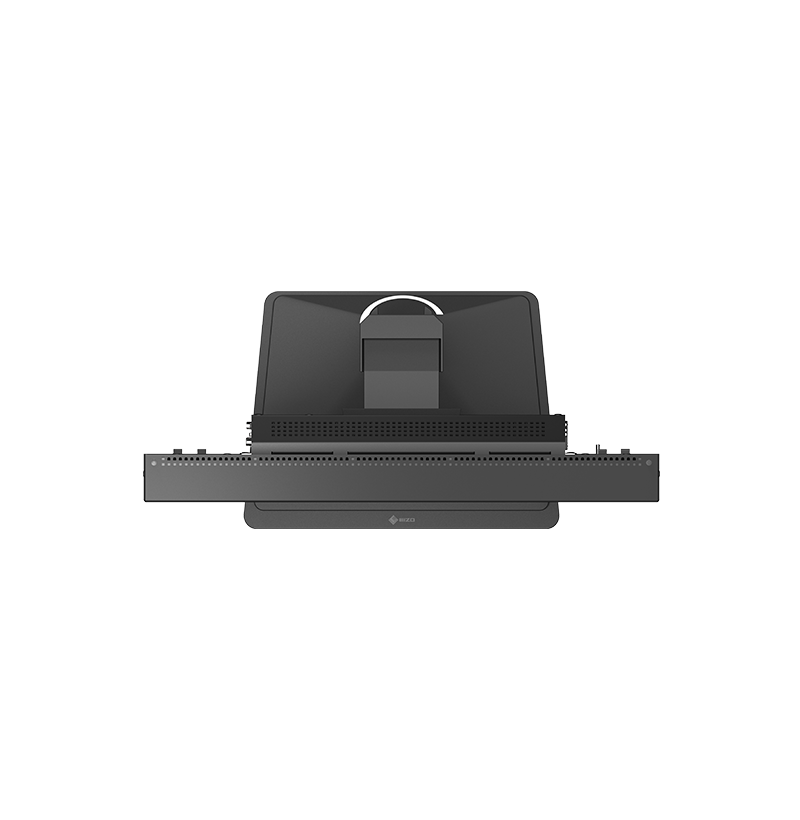

Raptor SQ2826提供桌面、VESA、机架和面板等不同的安装方式，可灵活安装到任何环境中。后侧配置无需拆卸外壳的任何部件，可轻松适应新的安装或升级。

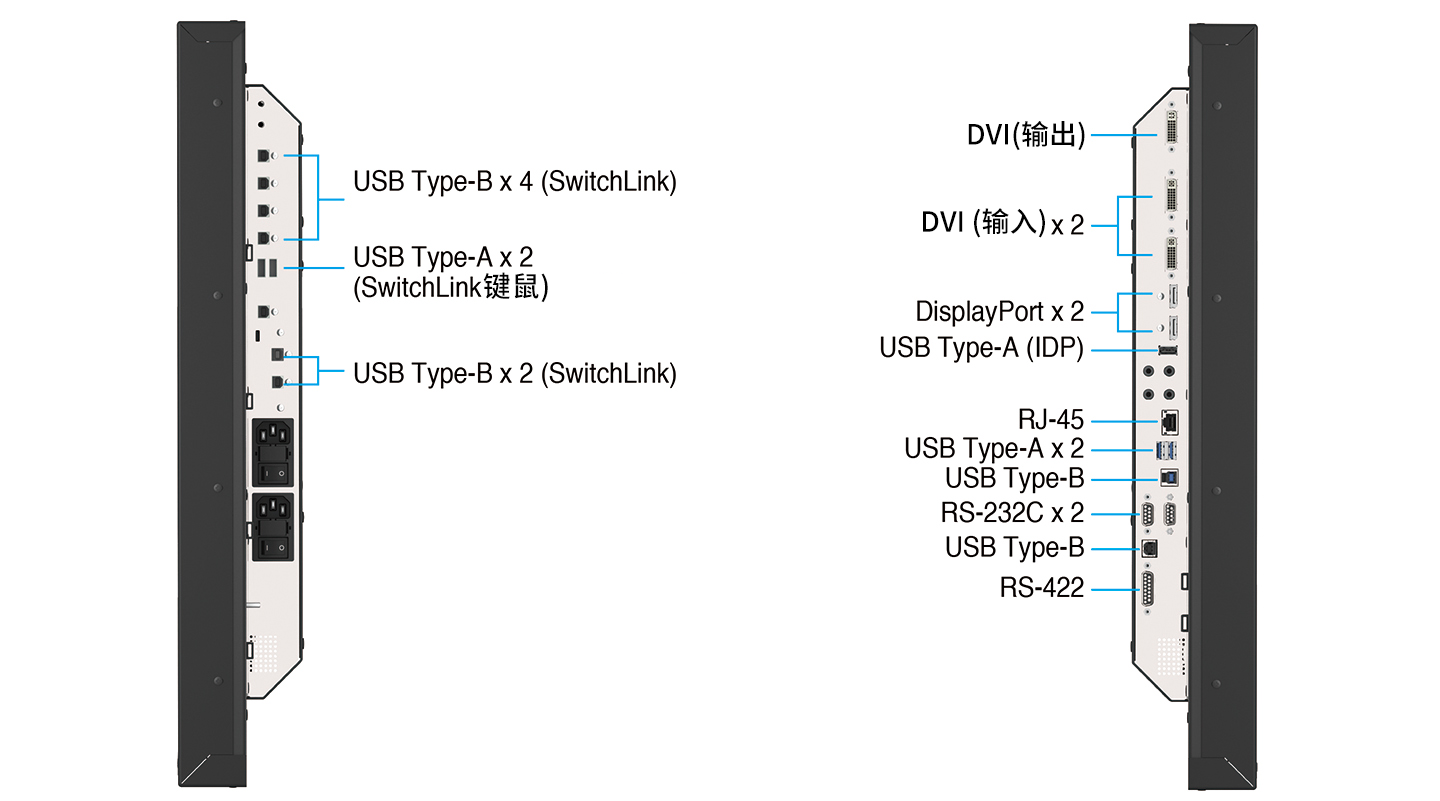

丰富接口
该显示器配备有多种信号端口。端口位于显示器的侧面，便于连接和布线。
耐用性与可靠性

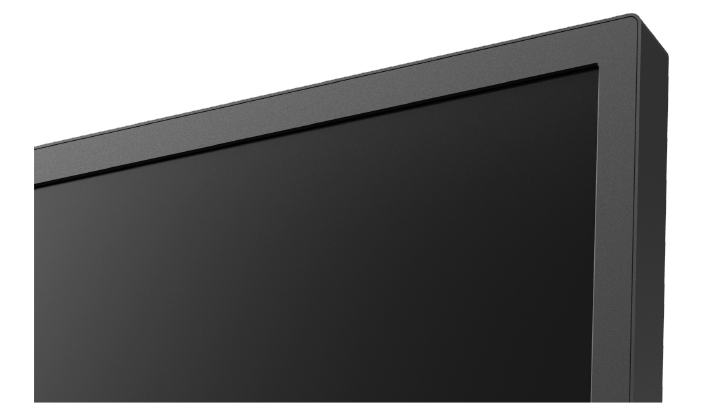

工业级机身
| Raptor SQ2826采用轻质工业级铝制机身，在苛刻的关键任务环境中经久耐用，同时保持了轻重量，以减轻安装环境中的压力。 |
|
无风扇运行，低热输出
| ATCO工作站内和周围安装了大量硬件和电子设备，这意味着必须调节内部和环境温度，以防止设备过热。该显示器提供无噪音、无风扇运行，同时仍保持低热量输出而不影响性能。 |
|

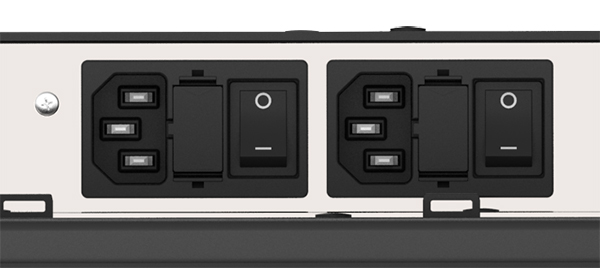

内置电源
| Raptor SQ2826的电源是内置的。这提供了一个更干净和更易于管理的安装区域，而无需笨重的电源适配器。可选配冗余内置电源。 |
|
可选玻璃保护面板
玻璃保护面板是可选的，它覆盖了LCD面板以提高耐用性与可靠性。
24/7全天候运行
Raptor SQ2826是专为满足关键任务ATC环境的严格要求而开发的，可全天候可靠运行。
| 型号 | 有/无OSD按键 |
|---|---|
| 面板 | |
| 类型 | IPS |
| 背光 | 直下式LED |
| 尺寸 | 28.1" (71.2 cm) |
| 物理分辨率 | 2048 x 2048 (长宽比 1:1) |
| 显示尺寸（水平x垂直） | 503.8 x 503.8 mm |
| 点距 | 0.246 x 0.246 mm |
| 显示色彩 | 10.7 亿 |
| 可视角度（水平/垂直，标准） | 178° / 178° |
| 亮度（标准） | 5 - 500 cd/m2 |
| 对比度（标准） | 1800:1 |
| 响应时间（标准） | 20 ms |
| 视频信号 | |
| 输入端口 | DVI (双链路) x 2, DisplayPort x 2 |
| 输出端口 | DVI (双链路) |
| 数字扫描频率（水平，垂直） | 30 - 140 kHz / 50 - 70 Hz |
| USB | |
| 上行 |
USB 5Gbps: Type-B (IDP),
USB 2.0: Type-B (外部通信), USB 2.0: Type-B x 6 (SwitchLink) |
| 下行 |
USB 5Gbps: Type-A x 2 (Hub),
USB 2.0: Type-A (IDP), USB 2.0: Type-A x 2 (SwitchLink) |
| 音频 | |
| 扬声器 | 1.0 W + 1.0 W |
| 输入端口 | 线路输入(立体声迷你插孔) x 2, 麦克风(立体声迷你插孔), DisplayPort x 2 |
| 输出端口 | 耳机(立体声迷你插孔) |
| 功率 | |
| 电源要求 | AC 100 - 120 V / 200 - 240 V, 50 / 60 Hz |
| 标准功耗 | 43 W (亮度: 150 cd/m2) |
| 最大功耗 | 70 W (不含USB电源) |
| 特性与功能 | |
| 亮度稳定 | 是 |
| OSD语言 | 英语 |
| 通讯接口 | RS-232C, RS-422, USB, RJ-45 |
| 通讯协议 | SNMP, MODBUS |
| 其他 | 外部键盘接口 |
| 物理规格 | |
| 尺寸 (横向模式、宽 x 高 x 深) |
有OSD按键: 538.6 x 570.6 - 642.6 x 249.1 mm
无OSD按键: 538 x 552.3 - 652.3 x 249.1 mm |
| 尺寸 (无底座、 宽 x 高 x 深) |
有OSD按键: 538.6 x 556.6 x 90.8 mm
无OSD按键: 538 x 538 x 90.5 mm |
| 净重 |
有OSD按键: 14.5 kg
无OSD按键: 14.2 kg |
| 净重 (无底座) |
有OSD按键: 9.5 kg
无OSD按键: 9.2 kg |
| 高度调节范围 |
有OSD按键: 72 mm
无OSD按键: 100 mm |
| 倾斜 | 向上30°, 向下5° |
| 旋转 | 向右35°, 向左35° |
| 安装孔距 (VESA标准) | 100 x 100 mm |
| 环境要求 | |
| 温度 | 0 - 40°C |
| 湿度 (R.H.,无冷凝) | 10 - 90% |
| 存放温度 | -20 - 60°C |
| 防护等级 | IP20 |
| 认证及标准 (请联络艺卓中国获得最新信息) | CE, UL/CB, FCC, CCC, BIS |
| 质保期 | 5年(支持24/7全天候运行) |
| 尺寸图 |
