如何读懂艺卓ColorEdge显示器出厂报告

每台ColorEdge CG系列显示器的包装箱中都包括一份工厂报告,它展示了显示器在生产时的校准测量结果。本文将解释每个项目是如何测量的,以及如何读懂所得的数值和图表信息。



产品型号/序列号

OSD菜单

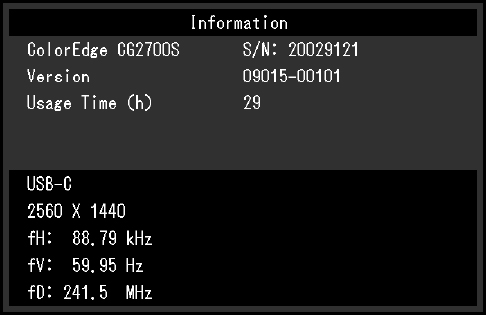

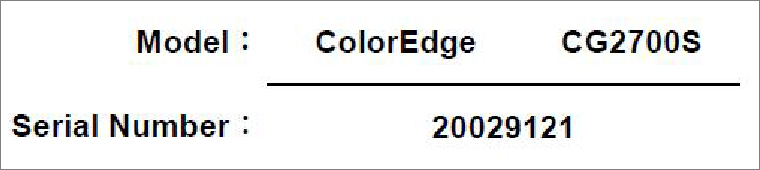

被测量的显示器的产品名称和序列号(S/N)会显示在报告的顶部。你可以通过查看设备背面的产品标签或通过显示器的屏幕显示(OSD)来了解显示器的序列号。



显示器设置

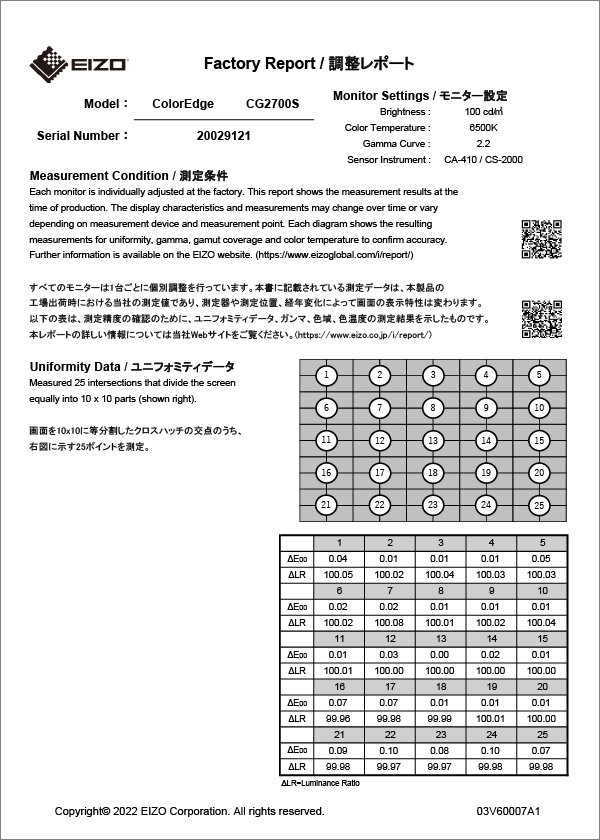

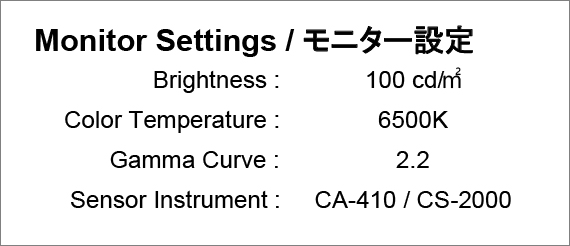

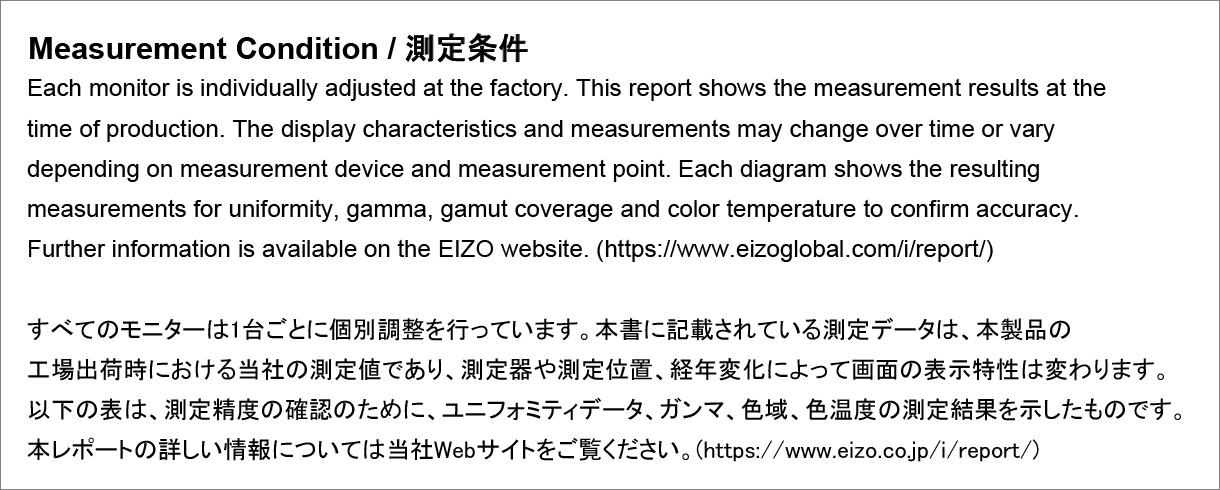

显示器的设置和生产时的测量条件显示如上图所示。报告中描述的四个项目是:

  • 亮度
  • 色温
  • 伽玛曲线
  • 传感器仪器



均匀性数据

均匀性是指显示器屏幕上的颜色和亮度的一致性。在进行调整之前, 液晶显示器的特点是整个屏幕有不可避免的 "不均匀性", 这影响了色彩再现的准确性。为了解决这个问题,EIZO艺卓在出厂时对每台ColorEdge显示器的整个屏幕的所有灰度进行2D测量和调整。这确保了稳定的显示,将偏差降到最低。

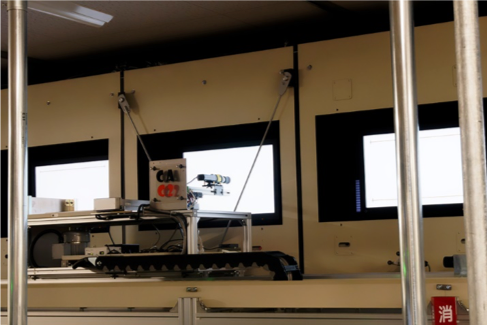

在测量和调整之后,显示器便不会在屏幕上出现不规整的现象,而且整体上有更多的一致的数值。显示器在这一步骤中结束调整并将结果数据作为最终数据发布是很常见的。然而,对于ColorEdge显示器,EIZO艺卓使用不同于先前调整步骤的高精度传感器,额外测量屏幕上的25个点,实现更接近用户将体验到的环境,这些测量结果也包含在报告中。EIZO艺卓只有在确认这些测量点符合我们严格的质量标准之后,才会交付ColorEdge设备。这就是EIZO如何实现开箱即用的高度稳定显示。

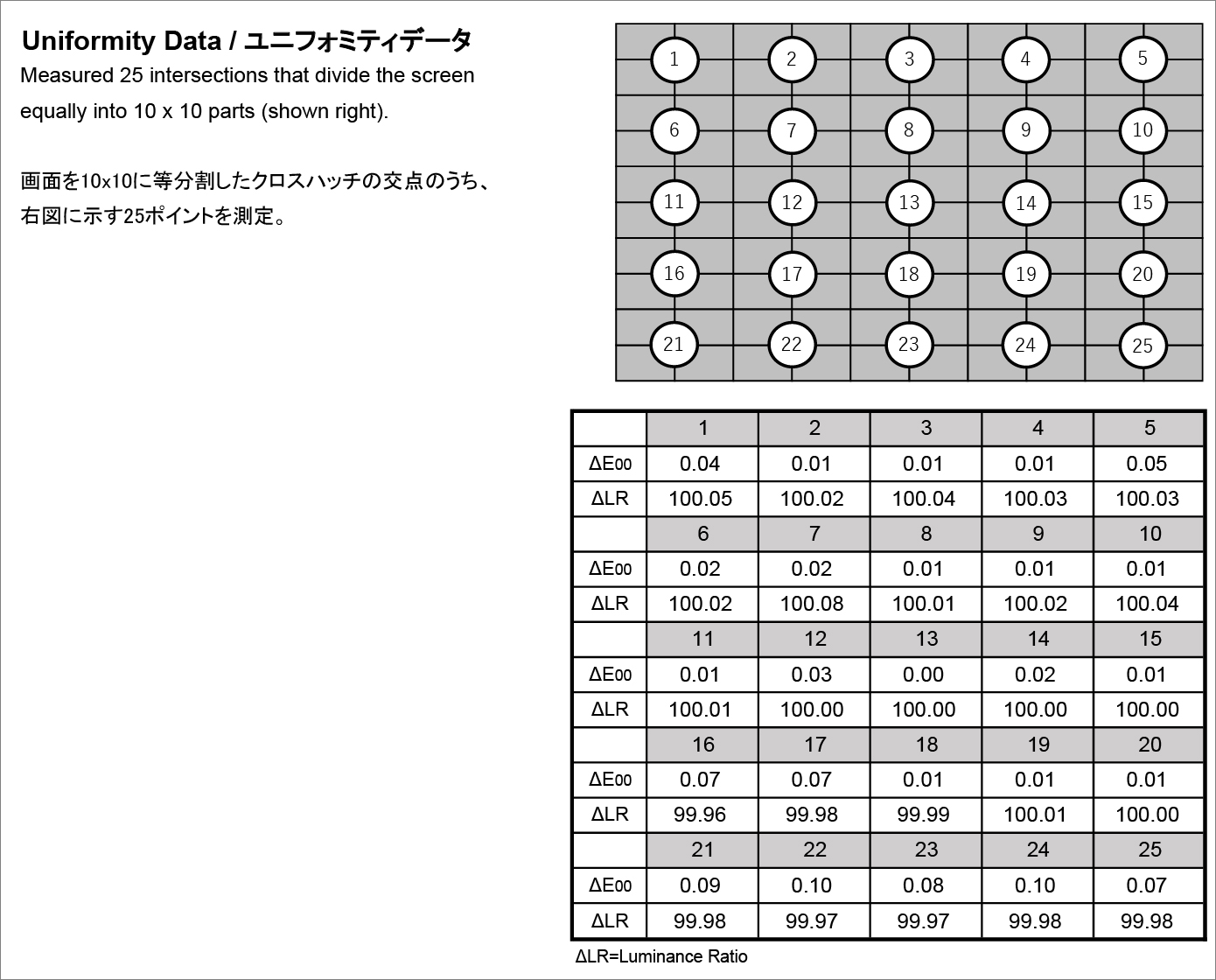

上表列出了前面图片中所示的25个点的⊿E00和⊿LR值。⊿E00和⊿LR的定义如下。

⊿E00 (Delta E 00)

⊿E00是通过量化人类对两点之间颜色差异的感知能力而得到的数值。该值越大,人眼看到的颜色就越有视觉差异。表1显示了中心点(第13点)为0.00时各点的颜色值。

⊿LR (Delta LR)

⊿LR代表屏幕亮度的均匀性。表1显示了中心亮度(第13点)为100.00%时各点的亮度百分比。

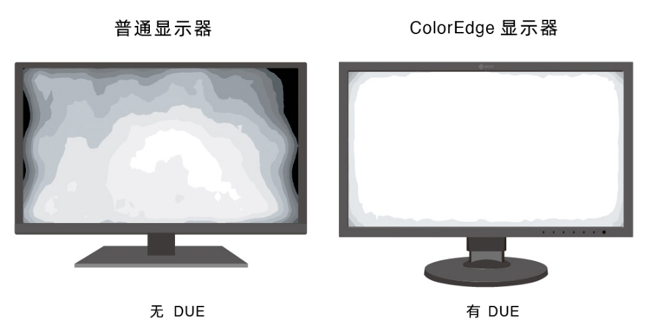

ColorEdge显示器还配备了EIZO专利的数字均匀性均衡器(DUE),即使显示器安装在用户环境中之后,也能继续纠正亮度和色度的波动,这是通过在每个像素的基础上控制色调值来实现的。



伽玛

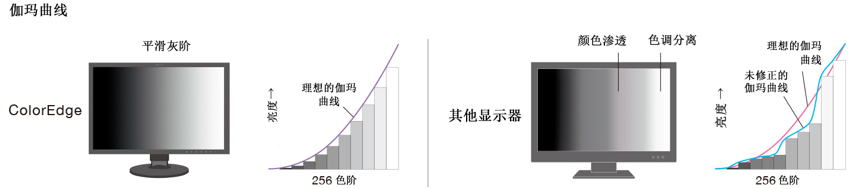

伽玛指的是输入到显示器的信号的数值和屏幕的亮度(像素)之间的关系。亮度随输入信号的变化而变化,但并不总是与之成正比。伽玛校正是控制输入信号和亮度之间关系的过程,使其保持恒定。

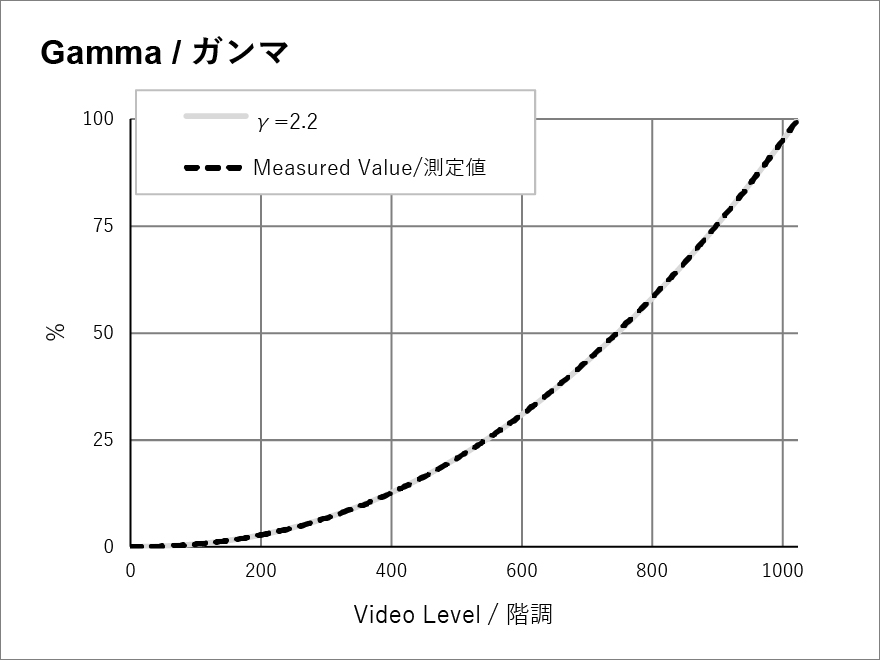

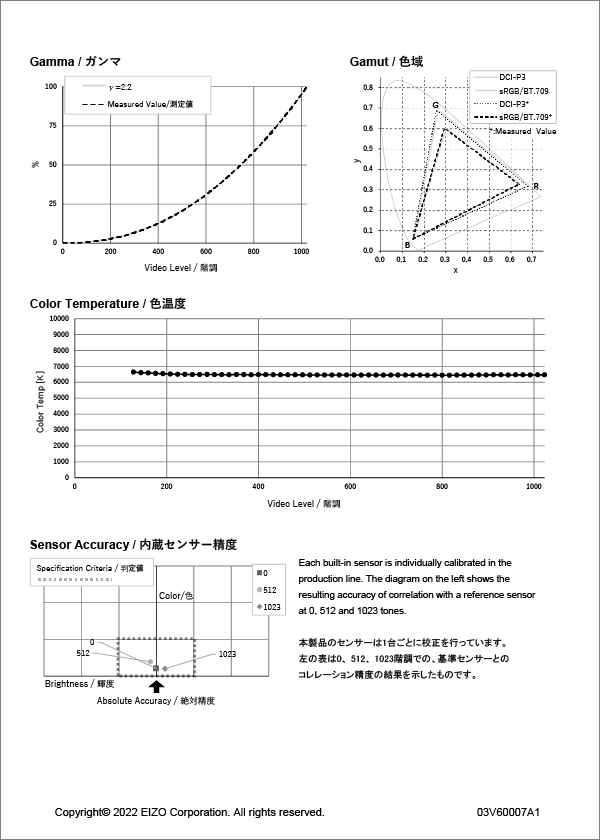

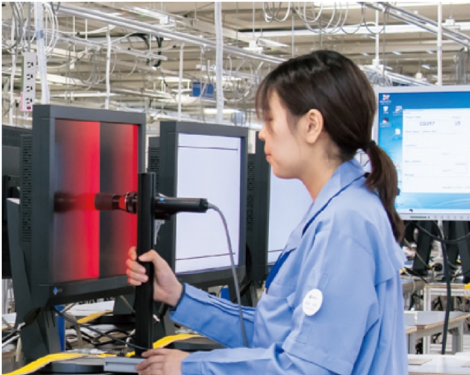

将传感器直接放在显示器上,调校所有色调的红(R)、绿(G)、蓝(B)伽玛值为0-255(对于8位)和0-1023(对于10位)。每个ColorEdge在出厂前都要做这项工作。上图显示了每台色调的伽玛值的测量结果。如果数值与伽玛2.2曲线一致,说明ColorEdge显示器已经达到了理想的伽玛曲线,可以准确地再现灰度,不会出现偏差。



Windows或Mac的标准伽玛值被认为是2.2,所以这被用作比较的参考。



色域

各种标准对色域进行管理,标准定义的色域在CIE(国际照明委员会)制定的xy色度图上被描绘成一个三角形。大多数ColorEdge型号都配备了广色域。

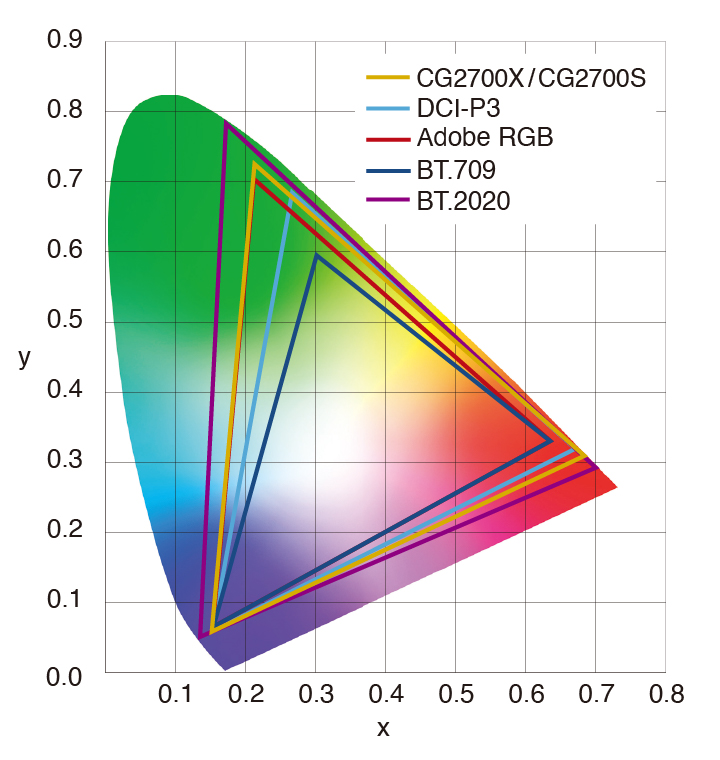

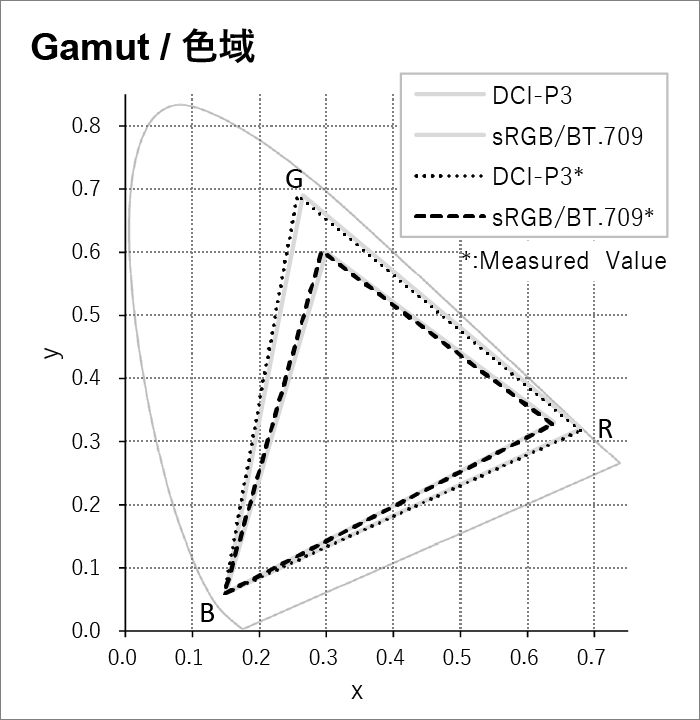

工厂报告显示了调整后的ColorEdge的RGB测量结果与sRGB/BT.709和DCI-P3*标准的对比。标准所定义的色域用实线描述,显示器的测量结果用虚线描述。这显示了ColorEdge显示器在每个色彩空间标准中的覆盖程度。

*sRGB:由IEC(国际电工委员会)创建的色域,用于显示器、打印机和网络。

DCI-P3: 由DCI(数字影院计划)创建的色域,用于数字影院电影发行。



色温

色温通常用来用数字表示白色或黑色的色调,以K(开尔文)为单位表示。与火焰的温度不同,显示器屏幕在温度较低时显示出红色的色调,在温度较高时显示出蓝色的色调。一般来说,显示器偏向于较高的色温,所以白色的色调会偏蓝。

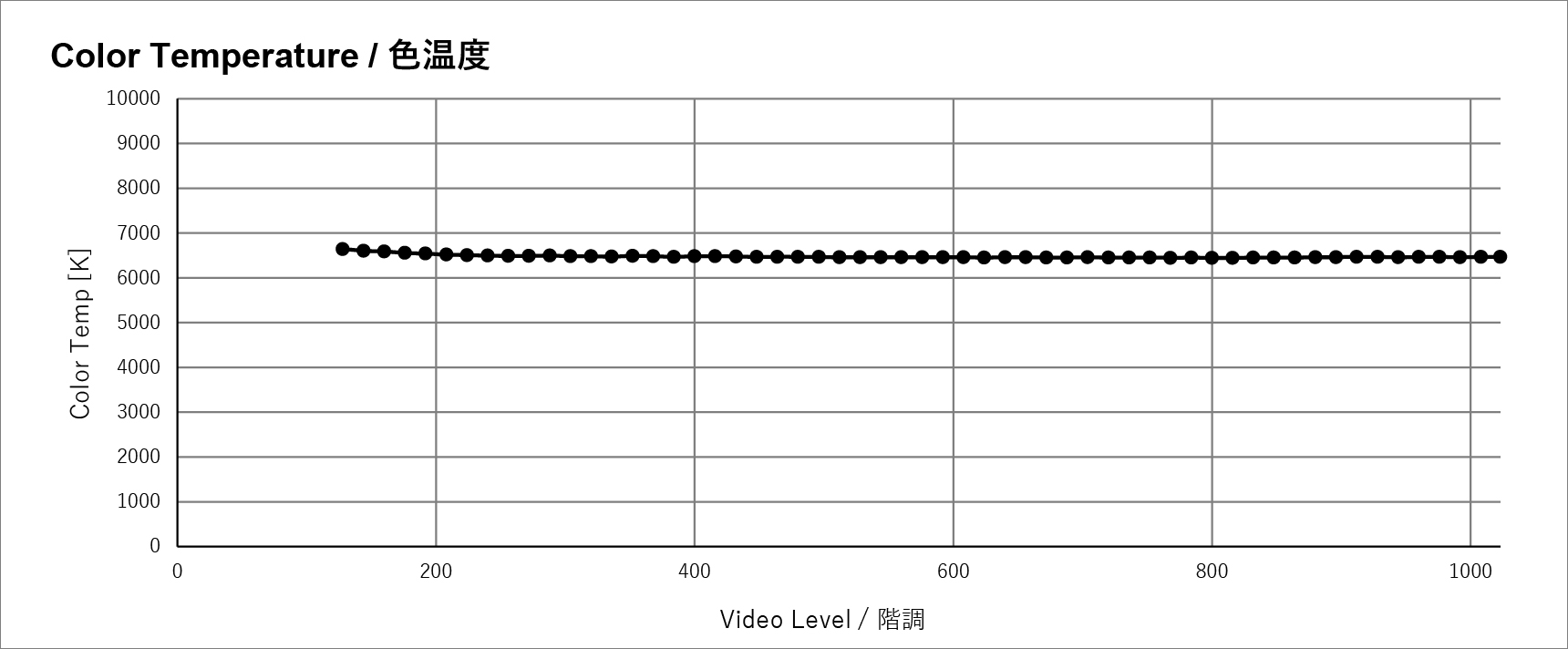

ColorEdge在工厂测量每个色调的色温。在工厂报告的上图中,如果测量线保持在6500K,说明显示器正确再现了每个标准的白色。

6500K的色温是一般PC应用的标准,是sRGB色彩空间,也是数字高清晰度的国际标准(ITU-R BT.709)。

传感器精度

EIZO艺卓是世界上第一家在2010年向市场推出自校准色彩精度显示器解决方案的制造商。ColorEdge CG系列显示器中配备的专有内置传感器完全由EIZO内部开发和制造。该传感器的亮度和色度测量能力的绝对准确性是通过使用色彩行业的高端专业分光光度计作为参考标准来实现的。除了内置的校准传感器外,每台ColorEdge显示器在出厂时都使用相同的参考分光光度计进行单独调整。这确保ColorEdge能够提供精确的色彩和亮度显示,并将偏差降到最低。

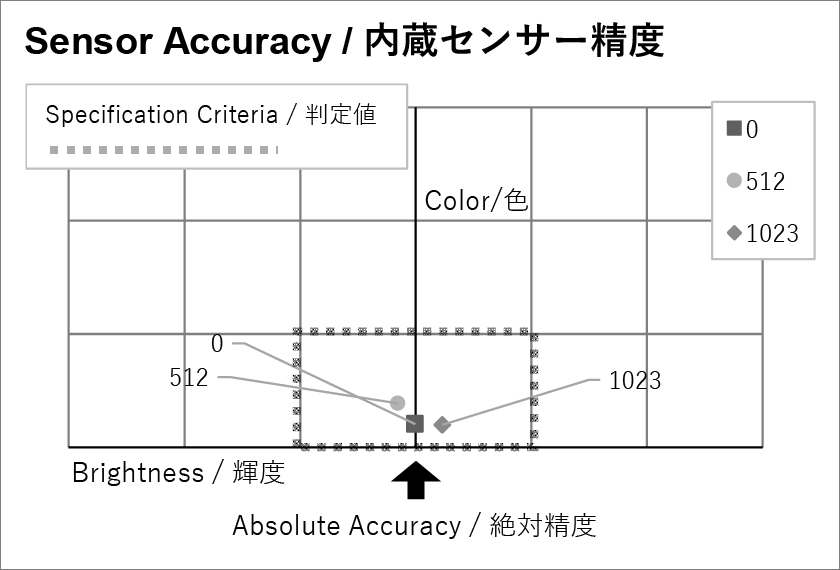

工厂报告显示了与参考分光光度计的0、512和1023色调的相关精度的结果。结果越接近图表中心(上图中的箭头表示),内置校准传感器的绝对精度就越高。虚线所包围的区域表示严格的参数,结果必须落在这些参数之内,EIZO才会判断这些数值是准确的。

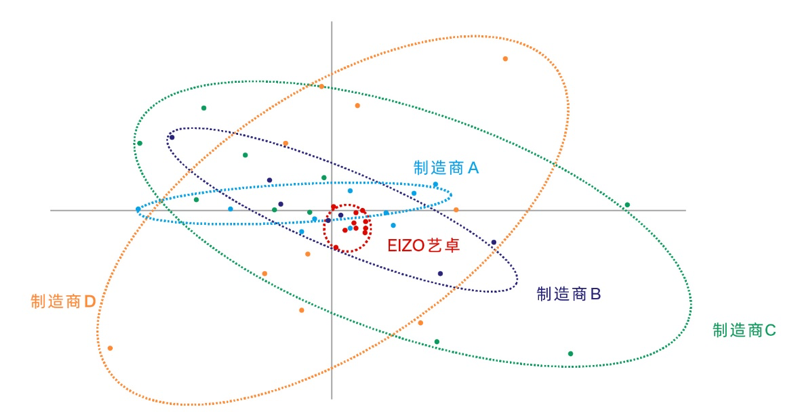

下图显示了ColorEdge内置校准传感器与其他制造商的外部校准传感器的白点测量结果的比较。该图显示,ColorEdge(EIZO)传感器在每个测量点上都保持在接近中心的位置,表明白点的准确性很高,而其他传感器相比之下则偏差很大。

使用ColorEdge,更安心

ColorEdge显示器在出厂前被逐一仔细测量和调整。EIZO在综合报告中公布了结果,使客户能够放心地使用他们的ColorEdge显示器。

所提供的信息可以概括为两大特色:

1. ColorEdge显示器在生产过程中经过了严格的质量检验,并在出厂时使用业界高端的校准分光光度计作为标准进行调整,以确保最佳的图像质量。

2. CG系列显示器的内置校准传感器实现了高度精确和方便的色彩管理。

此外,使用EIZO的ColorNavigator色彩管理软件,用户可以创建和编辑调整目标,安排自动重新校准,并无忧管理多台显示器。这可确保每个屏幕长期保持高精度,并将色彩管理相关任务所需的时间和成本降至最低,从而使用户能够安心地专注于创作。
